WPQ型片式分配器广泛应用于工程机械和其他中小型机械设备的集中润滑系统。工作压力为20Mpa。WPQ型片式分配器是一种递进式分配器，只有在前一个活塞完成压送润滑剂的工作之后，后一个活塞才能进入工作状态，依次循环完成各个活塞向润滑点压送润滑剂的工作。它由一片起始片，一片终止片和若干中间片组成，中间片至少要三片，最多为九片。中间片有二种形式，具有一个出油口的称S片，具有两个出油口的称T片，根据润滑点的多少和每点所需的出油量，选定若干S片和T片组成一组分配器。

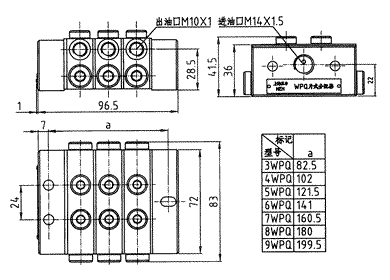

规格型号及技术参数
|
规格型号
|
公称压力MPa
|
中间片数
|
最多出油口数
|
每出口每次出油量ml
|
使用润滑剂
|
环境温度°C
|
|
润滑油黏度
|
润滑脂针入度
|
|
3WPQ
|
20
|
3
|
6
|
0.1，0.2，0.3，
0.4，0.5，0.6，
0.8，1.0，1.2
|
≥68mm2/s
|
≥220 1/10mm
|
-20～+60
|
|
4WPQ
|
4
|
8
|
|
5WPQ
|
5
|
10
|
|
6WPQ
|
6
|
12
|
|
7WPQ
|
7
|
14
|
|
8WPQ
|
8
|
16
|
|
9WPQ
|
9
|
18
|
（1）中间片规格12种。
|
中间片标记
|
出油口数
|
每口每次出油量ml
|
|
1T
|
2
|
0.1
|
|
2T
|
2
|
0.2
|
|
3T
|
2
|
0.3
|
|
4T
|
2
|
0.4
|
|
5T
|
2
|
0.5
|
|
6T
|
2
|
0.6
|
|
1S
|
1
|
0.2
|
|
2S
|
1
|
0.4
|
|
3S
|
1
|
0.6
|
|
4S
|
1
|
0.8
|
|
5S
|
1
|
1.0
|
|
6S
|
1
|
1.2
|
|
